產品詳情
產品參數
| 型號 | 114.40.2240 |
| 齒型 | 內齒 |
| 外徑(mm) | 2418 |
| 內徑(mm) | 2065 |
| 厚度(mm) | 112 |
| 安裝孔個數 | 48 |
| 安裝孔大小 | 33 |
| 重量（kg） | 1211 |
| 模數 | 18 |
| 齒數 | 111 |

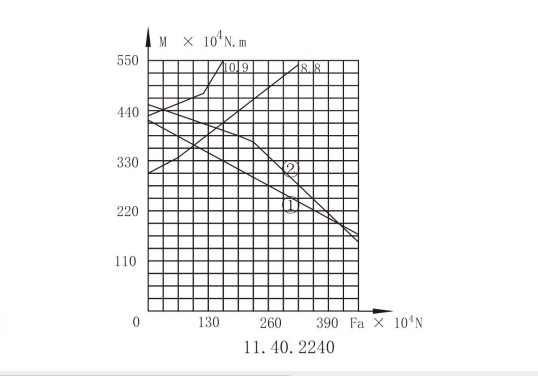

承載曲線圖
Fa’=(1.225 x Fa+2.676 x Fr) x fs
m’=1.225 x M x fs
式中：Fa’—回轉支承當量中心軸向力（10 N）
M’—回轉支承當量傾翻力矩（10 N.m）
fs—回轉支承靜態工況下安全系數（見表1）
在曲線上圖上找出以上兩點，其中一點在曲線一下即可
